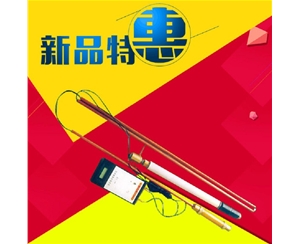

                    | 產品名稱:超聲波圍巖裂隙探測儀/超聲波圍巖松動檢測儀/超聲波圍巖松動圈測試儀 貨 號:0205 產品型號:HA/BA-Ⅱ(CT-2) |

超聲波圍巖裂隙探測儀/超聲波圍巖松動檢測儀/超聲波圍巖松動圈測試儀 型號:HA/BA-Ⅱ(CT-2)

		1.HA/BA-Ⅱ(CT-2)型超聲波圍巖裂隙探測儀工作原理
 超聲波在巖體中的傳播速度與巖體受力狀態及裂隙程度有關,當圍巖裂隙(破裂逢)多時,波速相對于深度完整無裂隙(未松動破壞)巖(煤)體的波速低。通過巖石鉆孔(?41~45mm)測出聲波縱波速度在圍巖鉆孔中的分布變化曲線或“時間——孔深”曲線,即可判定圍巖裂隙(松動)范圍。
 縱波速度是通過測定鉆空中一定距離(探頭長度)圍巖的聲波傳播時間計算出來的,測定原理如下公所示。發射換能器F在鉆孔中發射超聲波,沿鉆孔壁滑行傳播。發射換能器F發射超聲波的同時觸發計時路計時,當接收換能器I收到超聲波信息后停止計時s,測出聲波在F-I的傳播時間,由此計算出波速:
 L
 V =— ×103米/秒
 s
 式中 L為換能器F-I間距,L=140mm,
 s為測試時間數據,單位us.
 2.HA/BA-Ⅱ(CT-2)型超聲波圍巖裂隙探測儀探頭及封孔器
 探頭由發射換能器和接收換能器經由開槽塑封管連接組成,收發兩個換能器可互換使用,測管由銅管制成,每10cm有一尺度槽,共20節,螺紋聯接。換能器聯接塑料管,在仰斜測試時需要膠帶纏裹,以防漏水。
 超聲波測試時,鉆孔中需充滿水耦合聲波傳播,一般情況下應將測試鉆孔布設在巷道兩幫,并將鉆孔略向下扎3-5o以便存水,這樣測試起來比較方便,當鉆孔仰斜或向上時,為保證鉆孔內注滿水,需使用封孔器。
 3.HA/BA-Ⅱ(CT-2)型超聲波圍巖裂隙探測儀技術特性
 (1)主機
 防爆類型: 礦用本質安全型 發射電源:450~500V
 分 辨 率:0.1us 外型尺寸: 206*102*57mm
 重 量:600g
 (2)探頭
 主 頻:33KHz 外型尺寸: ?36*220mm
 導 線:射頻電線20m 鉆孔直徑:?41~45mm
 (3)電源
 電 池:6節5號普通堿性干電池 工作電壓:5V
 工作電流:80mA
 4.BA-Ⅱ(CT-2)型超聲波圍巖裂隙探測儀使用方法
 (1)測試前檢查
 電源電壓:開機后,紅色電源指示燈亮。每組電池可測5~10個鉆孔。
 探頭絕緣電阻:換能器正J對絕緣電阻應≥500MΩ,否則將影響儀器的發射和接收能力,甚至不能正常工作。簡易判別方法:將兩個換能器接線螺母分別接儀器左邊的發射接線柱,打開電源開關后每5—7秒應有一次“啪、啪”的響聲,若不響說明換能器有問題,需檢查導線是否有開皮短路等現象或更換。
 (2)測試工作
 ①鉆孔掃眼,清出孔中巖(煤)粉和碎石(煤)碴;
 ②將探頭送至孔底,封孔器插入孔口并固定好(兩幫向下扎鉆孔不用封孔器);
 ③注水。測桿尾端有連續水流出時,表明水已注滿;
 ④測試讀數,將探頭向外逐次抽動10cm,讀數計時;
 ⑤檢查記錄數據,決定是否復測,初步判定圍巖裂隙松動范圍。
